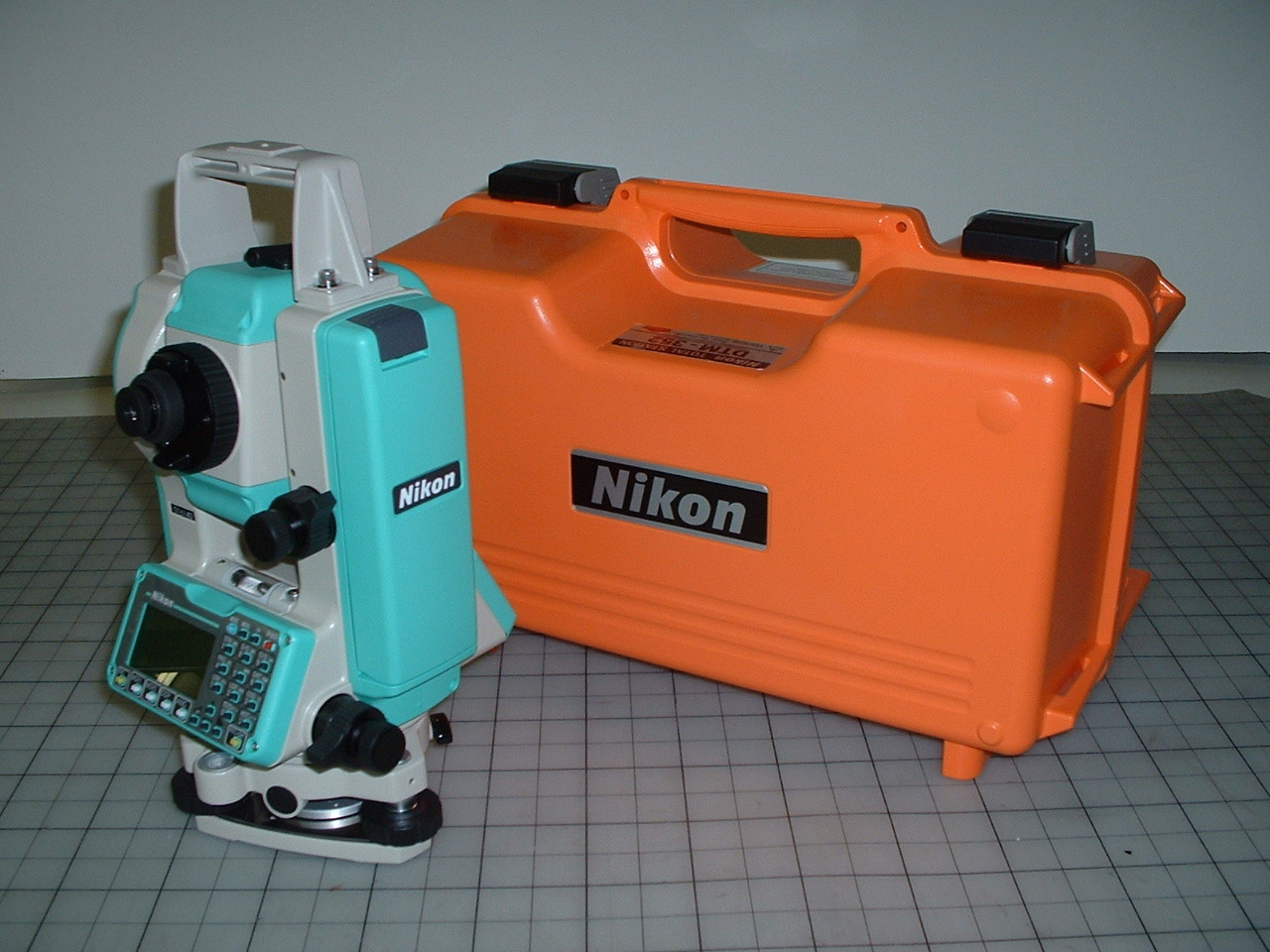

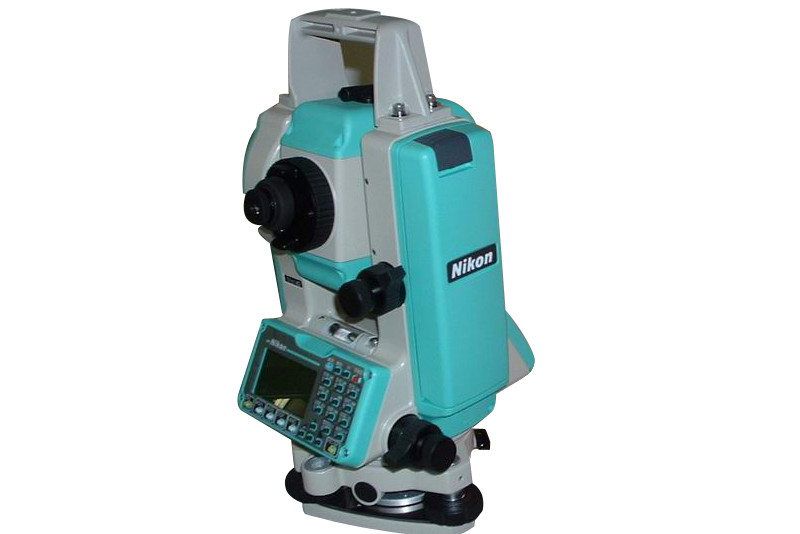

Gesamtstation Nikon DTM 352 332 Reihe

Modell

DTM-362, DTM-352, DTM-332

Rohrlänge

158mm/6.22 Zoll.

Vergrößerung

33x (21x/41x mit optionalem Augenkopf)

Effektiver Zieldurchmesser

45 mm/1.77 Zoll.

Sichtfeld

1°20°

Auflösungskraft

2.5

Mindestfokussabstand

1.3m/4.26 Fuß

Reichweite mit Nikon spezifizierten Prismen

Normale Bedingungen

(Normaler Nebel, Sichtweite ca. 20 km)

mit einer Breite von mehr als 20 mm
5 x 5 cm)

5 bis 100 m (16,4 bis 328 ft)

mit Mini-Prisma

1,000m/3,280 ft.

mit einem einzigen Prisma

2,000m/6,560 ft

mit dreifachem Prisma

2600 m/8.530 Fuß.

Gute Bedingungen

(Kein Nebel, Sichtweite von über 40 km/25 Meilen)

mit Mini-Prisma

1200 m/3.930 Fuß.

mit einem einzigen Prisma

2300 m/7.540 Fuß.

mit dreifachem Prisma

3,000m/9,840 ft.

Genauigkeit (Prism-/Genauigkeitsmodus)

±(3+2ppm x D) mm
±(3+3ppm x D) mm

(von 20°C bis 10°C, von +40°C bis +50°C

Messintervall*1

Genauer Modus

1.6 Sek. (anfänglich 1.6 Sek.)

Normalmodus

1.0 Sek. (anfänglich 1,4 Sek.)

Mindeste Anzahl

Genauer Modus

1 mm/0,002 Fuß

Normalmodus

10 mm/0,02 Fuß

Umgebungstemperatur
Bereich*2

¥20°C bis 50°C/¥4°F bis +122°F

Atmosphärische Korrektur

Temperaturbereich

¥40°C bis 60°C/¥40°F bis +140°F

Barometrischer Druck

400 bis 999 mmHg/533 bis

1,332hPa/15.8 bis 39.3 in.Hg

Prismaverschiebung

₹ 999 bis ₹ 999

Winkelmessung

Lesesystem

Fotoelektrische Detektion durch Inkremental-Coder

Horizontale Winkel

mit einem Durchmesser ((DTM-362/352),

Einzeln ((DTM-332)

Vertikaler Winkel

Einzigartig

Mindestzunahme
(Abschluss, Gon, MIL6400)

Grad: 1/5/10 ‰, Gon: 0,2/1/2mgon,

MIL6400: 0,005/0,02/0,05 Mil

Genauigkeit nach DIN 18723
(horizontal und vertikal)

5 ‰/1,5 mgon (3 ‰/1,0 mgon:DTM-362)

Neigungssensor

Typ

mit einer Breite von mehr als 20 mm,

Einfachachs ((DTM-332)

Methode

Flüssig-elektrische Erkennung

Ausgleichsbereich

± 3'

Genauigkeit einstellen

1 "

Fläschchenhalter

Durchstechflasche

30"/2mm

Kreisförmige Durchstechflasche

10'/2 mm

Optischer Absturz

Vergrößerung

3x

Schärfungsbereich

0.5m/1.6 Fuß bis ∞

Anzeige

Graphische LCD (128 x 64 Punkte)
Beide Seiten ((DTM-362/352),

Einseitige Seite ((DTM-332)

Punktgedächtnis

10,000 Aufzeichnungen

Abmessungen (W x D x H)

168 x 173 x 335 mm/6,6 x 6,8 x 13,2 Zoll.

Gewicht (ca.)

Hauptgerät (mit Batterie)

5.3kg/11.7 lbs. (((DTM-362/352),
5.2kg/11.5 lbs. (((DTM-332)

Batterie

0.4kg/0.9 lbs

Gepäckstücke

20,4 kg/5,3 Pfund

An Bord befindliche Ni-MH-Batterie
Bis zum Jahr 65 v. Chr.

Betriebszeit

Kontinuierliche Entfernung/Winkel
Messung

Ungefähr 16 Stunden*3

Entfernung/Winkel
Messung alle 30 Sekunden

Ungefähr 27 Stunden.

Winkelmessung

Ungefähr 30 Stunden.

Akkuladegerät für BC-80/65

Ungefähr 2,0 Stunden bis zur vollen Aufladung.

Schnellladegerät Q-70C (12V Gleichstrom-Zigarettenauflöscher)

ca. 2,0 Stunden (vollständig entladener BC-65 erfordert mehr als eine Ladung)
